Para escolher um alicate para anéis, comece pelo lugar onde o anel está montado: no lado de fora de um eixo ou no interior de um alojamento. Depois confira a faixa de diâmetro, o tamanho das pontas e o espaço disponível para trabalhar. Comprar apenas pelo comprimento anunciado, como 5 ou 7 polegadas, deixa de fora as características que determinam o encaixe.
Na manutenção de máquinas, uma ponta que entra mal no furo do anel pode escapar quando recebe carga. Uma ferramenta grande demais também pode deformar a peça. A escolha correta permite movimentar o anel com controle, sem transformar a remoção de uma trava em outro problema de manutenção.
Este guia trata dos anéis de retenção com furos para encaixar as pontas do alicate. Anéis tipo E, espirais e outros formatos podem exigir ferramentas e procedimentos diferentes.
Qual é a diferença entre alicate para anel interno e externo?
O anel externo fica montado em um canal na parte externa do eixo. Para passar sobre o eixo durante a montagem ou a retirada, ele precisa ser expandido de maneira controlada. No alicate para essa aplicação, apertar os cabos faz as pontas se afastarem.
O anel interno fica no canal de um furo ou alojamento. Nesse caso, a operação exige reduzir temporariamente o diâmetro do anel. Ao apertar os cabos do alicate interno, as pontas se aproximam.
A diferença continua valendo quando o bico é curvo. “Interno” e “externo” descrevem a aplicação e o movimento da ferramenta; “reto” e “curvo” descrevem a geometria de acesso. Portanto, um alicate curvo não serve automaticamente para os dois tipos de anel.
Na série 8000 da Gedore, as referências com a letra A identificam alicates para anéis externos, enquanto as referências com J correspondem aos internos. Confira a referência completa: números e sufixos distinguem tamanho e formato das pontas.
Três medidas que você precisa conferir
1. A faixa de diâmetro indicada no catálogo
A faixa de aplicação deve corresponder ao anel do serviço. Leia também o cabeçalho da tabela: a medida de referência pode ser apresentada como diâmetro do eixo, do alojamento ou do próprio anel, conforme o fabricante e o catálogo. Não troque uma grandeza pela outra apenas porque os números parecem próximos.

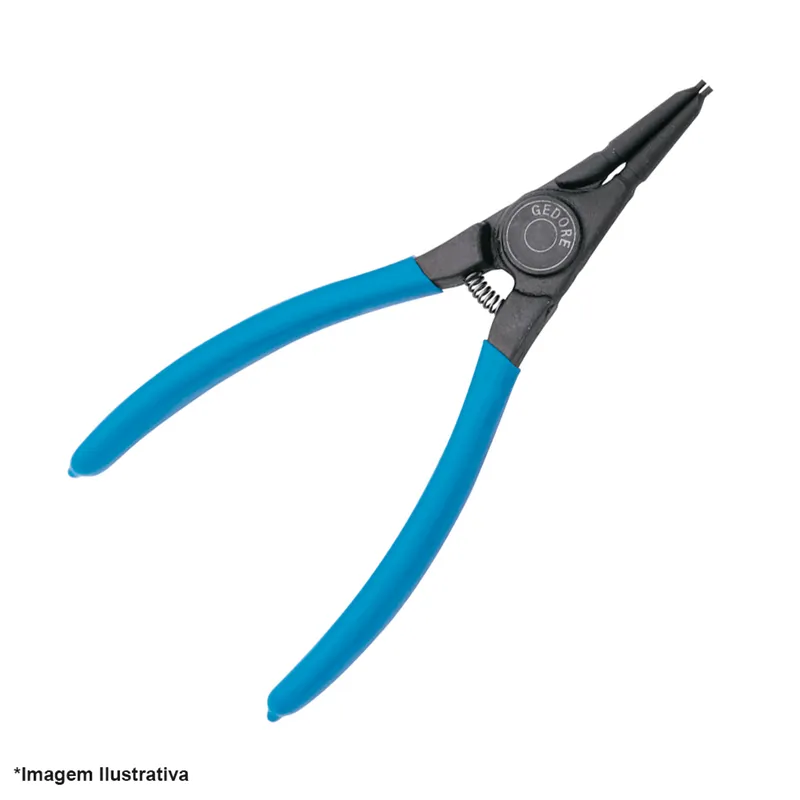

Um exemplo concreto é o Gedore 8000 J 2, código 029.270, disponível no catálogo Nikkeypar. A tabela da Gedore informa 19 a 60 mm de diâmetro externo do anel interno. Essa descrição precisa acompanhar o número: 19 a 60 mm não é o diâmetro das pontas nem o comprimento da ferramenta.
2. O diâmetro das pontas
As duas pontas precisam entrar nos respectivos furos e apoiar o anel de forma estável. Para o 8000 J 2, a Gedore informa 1,8 mm na dimensão “d”. Essa é outra verificação, além da faixa de diâmetro do anel.
Uma ponta que só encosta na borda do furo não está corretamente encaixada. Folga excessiva também prejudica o controle. Se as pontas não combinarem com os furos, procure a referência adequada. Não afine o alicate na esmerilhadeira para fazê-lo caber: a Gedore alerta que isso remove a camada endurecida e compromete a ferramenta.
3. O espaço para chegar ao anel
Observe a profundidade do alojamento, os componentes ao redor e o espaço necessário para movimentar os cabos. O alicate precisa alcançar os dois furos sem que o corpo bata em uma parede ou obrigue você a trabalhar inclinado. O comprimento total, sozinho, não responde a essas perguntas.
Quando escolher bico reto ou curvo?
O bico reto é uma opção quando há acesso direto aos furos. O bico curvo permite outra posição de aproximação, útil quando um obstáculo dificulta esse acesso. A melhor geometria é aquela que permite assentar as duas pontas e manter o controle durante todo o movimento.
Não escolha o curvo como solução automática para qualquer lugar apertado. Verifique se existe espaço para a articulação e para os cabos depois do encaixe. Às vezes, a ponta alcança o anel, mas o restante da ferramenta não consegue completar o movimento.

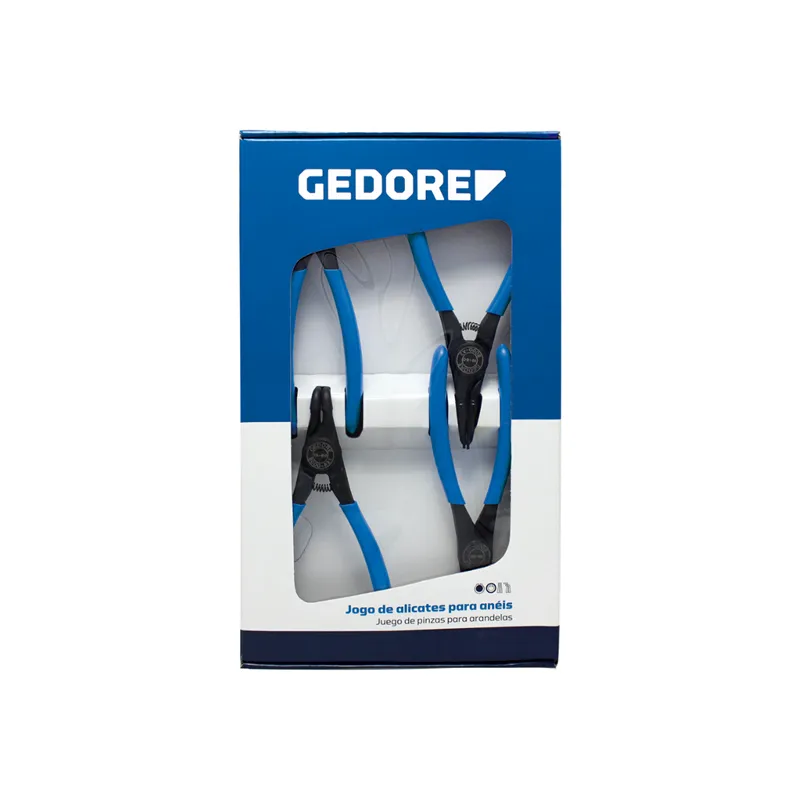

Para quem atende aplicações variadas, um conjunto pode organizar melhor a bancada. O jogo Gedore C 8000 A-J 4, código 029.981, reúne quatro configurações:
- 8000 A 2: anéis externos, pontas retas.
- 8000 A 21: anéis externos, pontas curvas de 90°.
- 8000 J 2: anéis internos, pontas retas.
- 8000 J 21: anéis internos, pontas curvas de 90°.
Ter as quatro configurações amplia as opções de acesso, mas não dispensa conferir a faixa de aplicação e o diâmetro de ponta de cada peça. Um jogo não cobre automaticamente todos os anéis de uma oficina.
Como evitar que o anel escape ou fique deformado
Antes de intervir na máquina, siga o procedimento de manutenção do equipamento: isole as fontes de energia e controle cargas, molas ou pressões que possam movimentar componentes quando o anel for retirado. A retirada da trava pode liberar outra peça do conjunto.
Use proteção ocular durante a instalação e a remoção, além dos demais EPIs definidos para o serviço. A Rotor Clip recomenda expressamente proteção dos olhos ao trabalhar com anéis de retenção. Mantenha o rosto fora da possível trajetória do anel e organize a área para não expor outras pessoas.
Com o conjunto em condição segura, verifique as pontas e a articulação do alicate. Pontas danificadas, folga anormal ou dificuldade de movimento são motivos para interromper o uso. Encaixe as duas pontas corretamente antes de aplicar força.
Movimente o anel somente o necessário para a montagem ou retirada prevista pelo fabricante. Abrir demais um anel externo ou comprimir demais um interno pode produzir deformação permanente. Não tente compensar uma seleção errada apertando com mais força, prolongando os cabos com tubos ou golpeando a ferramenta.
Em montagens repetitivas ou aplicações que exigem controle específico do curso, pode ser necessário um alicate com limitador ou outro dispositivo de montagem. A existência desse recurso em uma família de produtos não significa que todo alicate da marca o tenha. Verifique a referência e a exigência do processo.
Depois da instalação, confira o assentamento completo no canal conforme o procedimento do equipamento. Um anel apenas apoiado na entrada do canal não deve ser considerado instalado. Anéis deformados ou danificados precisam ser avaliados e substituídos conforme a especificação; não tente recuperar sua forma para liberar a máquina.
O que informar na hora de comprar
Para reduzir a chance de receber a ferramenta errada, leve a referência do anel ou o desenho do conjunto e reúna estes dados:
- Aplicação interna ou externa e tipo de anel.
- Medida de referência exigida pela tabela do fabricante.
- Diâmetro dos furos de encaixe das pontas.
- Condição de acesso: direto, profundo ou com obstáculos.
- Necessidade de ponta reta, curva ou de controle de curso.
Na reposição para uma rotina já definida, o código completo ajuda a repetir a especificação correta. Para ampliar uma bancada, compare as aplicações reais antes de escolher um jogo. Confira o 8000 J 2 para anéis internos e o conjunto de quatro alicates Gedore no site da Nikkeypar, verificando qual configuração atende ao serviço.
