Paquímetro ou micrômetro: qual escolher para medir?

Use o paquímetro para medir diferentes dimensões de uma peça com rapidez. Escolha um micrômetro externo quando o trabalho se concentra em diâmetros e espessuras externos e exige menor erro instrumental. A decisão depende de três pontos: faixa de medição, acesso à superfície e tolerância que a peça precisa atender.

Na manutenção, identificar se um eixo tem aproximadamente 20 mm é uma tarefa. Na usinagem, decidir se ele está dentro de uma faixa de apenas alguns centésimos é outra. O instrumento precisa acompanhar a exigência da medição, e a quantidade de casas decimais, sozinha, não resolve essa escolha.

Paquímetro: quatro medições em um instrumento

O paquímetro universal reúne bicos externos, bicos internos, haste de profundidade e faces para ressaltos. Essa construção permite medir, por exemplo, o diâmetro externo de um eixo, a abertura de um furo, a profundidade de um alojamento e a altura de um degrau.

• Medida externa: use os bicos maiores e mantenha as faces apoiadas na região da dimensão desejada.
• Medida interna: use os bicos menores. Em um furo circular, posicione-os no plano correto e procure o diâmetro, sem medir uma corda fora do centro.
• Profundidade: apoie completamente a base na superfície e avance a haste até o fundo, sem inclinar.
• Ressalto: apoie as faces traseiras correspondentes nos dois níveis da peça.

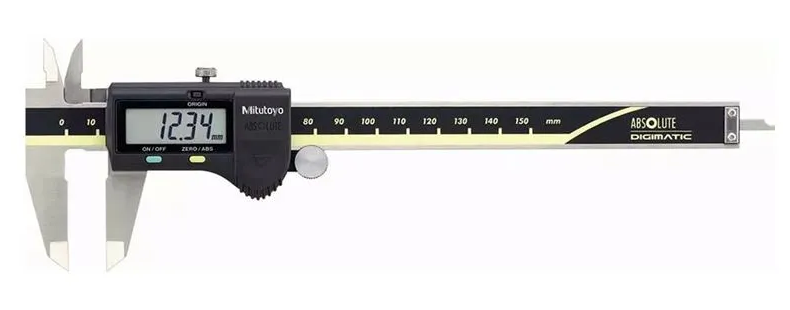

Mitutoyo 500-196-30: o que ele entrega

O paquímetro digital Mitutoyo 500-196-30 cobre de 0 a 150 mm, com resolução de 0,01 mm. Permite as quatro modalidades de medição, tem sistema ABSOLUTE e não possui saída de dados. A referência de origem fica armazenada, facilitando a rotina de uso.

O erro máximo admissível E_MPE, relacionado à medição pelas faces externas, é de ±0,02 mm. Para as outras faces e funções, a especificação S_MPE é de ±0,04 mm. Portanto, a capacidade metrológica não é idêntica em todas as formas de medição do mesmo paquímetro.

Esse modelo não tem classificação de proteção IP. Mantenha-o protegido de líquidos, fluido de corte e sujeira da usinagem. O visor digital facilita ler o resultado, mas não corrige uma peça inclinada, rebarbas ou força excessiva nos bicos.

Micrômetro externo: contato controlado para diâmetros e espessuras

O micrômetro externo mede a distância entre uma face fixa e a face do fuso móvel. A aproximação por rosca fina e o controle de força favorecem medições repetíveis quando as superfícies estão limpas e alinhadas. Ele é útil para medir eixos, pinos e espessuras que caibam no arco e na faixa do instrumento.

Um micrômetro externo comum não mede o diâmetro interno de um furo. Para essa geometria, existem micrômetros internos, súbitos e outros instrumentos próprios. Também é preciso considerar a forma de contato: faces planas não alcançam qualquer canal estreito ou superfície curva.

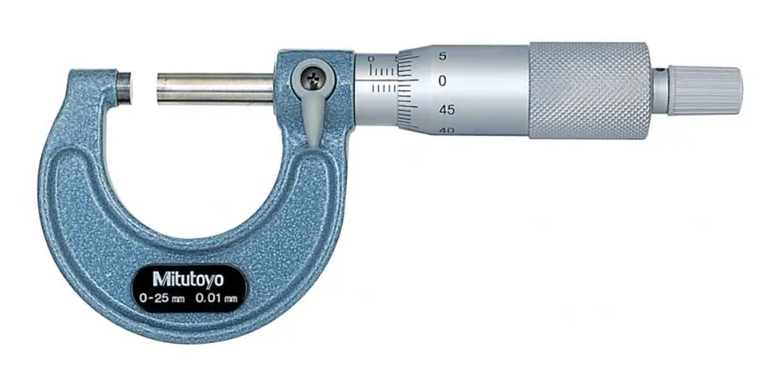

Mitutoyo 103-137: faixa de 0 a 25 mm

O micrômetro externo Mitutoyo 103-137 é mecânico, tem graduação de 0,01 mm e erro máximo admissível de ±0,002 mm, equivalente a ±2 µm. Possui faces de metal duro e catraca, com força de medição especificada entre 5 e 10 N.

A catraca ajuda a repetir a força de contato. Faça a aproximação com cuidado e finalize por esse dispositivo, sem continuar forçando o tambor contra a peça. A leitura da escala deve ser feita de frente para reduzir erro de paralaxe.

A faixa de 0 a 25 mm atende um eixo de aproximadamente 20 mm, mas não uma dimensão de 30 mm. Para essa segunda aplicação, a faixa seguinte, de 25 a 50 mm, é a escolha correspondente. Ao medir peças em série, faixa e formato das faces são tão importantes quanto o limite de erro.

Resolução, erro admissível e incerteza: três conceitos diferentes

• Resolução ou graduação: menor incremento mostrado ou divisão disponível na escala. Nos dois modelos apresentados, esse valor é de 0,01 mm.
• Erro máximo admissível: limite de erro especificado para o instrumento, nas condições estabelecidas. O micrômetro 103-137 tem limite menor que o paquímetro 500-196-30 para a medição externa.
• Incerteza de medição: expressa a dispersão associada ao resultado real, considerando instrumento, calibração, método, ambiente e operador.

O micrômetro ter erro admissível de ±0,002 mm não transforma sua graduação em 0,001 mm. Da mesma forma, ler 20,00 mm no visor do paquímetro não significa que a peça tenha exatamente 20,000 mm.

Exemplo: uma tolerância de apenas 0,02 mm

Imagine um desenho que aceite diâmetros entre 19,99 e 20,01 mm. A faixa de tolerância total é de 0,02 mm, igual ao módulo do E_MPE do paquímetro apresentado. Nesse caso, duas casas decimais no visor não bastam para aprovar a peça perto dos limites.

O micrômetro oferece menor erro instrumental, mas sua graduação também entra na avaliação. A aceitação precisa considerar a incerteza do processo e a regra de decisão adotada. Para tolerâncias estreitas, instrumento calibrado, método definido e repetibilidade são parte da escolha, não apenas o nome “micrômetro”.

Como evitar os erros mais comuns na bancada

1. Limpe antes de medir. Cavacos, óleo em excesso e rebarbas alteram o contato entre peça e instrumento.
2. Confira a referência. Verifique o zero ou o padrão de ajuste correspondente à faixa. Zerar o instrumento não substitui a calibração ao longo do curso.
3. Espere a estabilização térmica. Uma peça recém-usinada ou aquecida pode mudar de dimensão ao esfriar. Evite comparar resultados obtidos em condições diferentes.
4. Controle o alinhamento e a força. No paquímetro, encoste com força leve e uniforme. No micrômetro, use a catraca. Forçar o contato pode deformar peças macias.
5. Reposicione e repita. Uma leitura isolada pode esconder inclinação ou apoio inadequado. Em eixos, medir posições diferentes também ajuda a perceber variações ao longo da peça.
6. Proteja o instrumento. Quedas e uso como riscador ou grampo comprometem as superfícies de medição.

Qual comprar para sua rotina?

Manutenção geral e peças variadas: o paquímetro de 150 mm é versátil para dimensões externas, internas e profundidades dentro de sua faixa. Controle frequente de eixos e espessuras pequenas: o micrômetro externo de 0 a 25 mm acrescenta menor erro instrumental e controle de força. Em uma bancada de usinagem, os dois se complementam.

Para ambientes com fluido de corte, registro automático de resultados ou materiais deformáveis, escolha uma configuração específica: proteção ambiental, saída de dados e força de medição são recursos que mudam o uso. Conheça a linha de medição da Nikkeypar. Veja também as ferramentas manuais para equipar a bancada.

Precisa converter polegadas e milímetros? Use a calculadora de medidas e guia de roscas da Nikkeypar.
