O parafuso quebrou dentro da peça. Antes de comprar um extrator, vale responder a três perguntas: qual é a rosca, ainda existe acesso ao centro do fragmento e é possível fazer o furo de preparação sem atingir a peça ao redor? A escolha do Gedore 8551 começa nessas respostas, não no tamanho da chave que apertava o parafuso.
Neste guia, você encontra a tabela da linha 8551, exemplos de seleção e critérios para reconhecer quando insistir pode transformar uma remoção em um reparo maior.
Cabeça espanada e parafuso quebrado pedem diagnósticos diferentes
Na cabeça espanada, o problema está na região em que a ferramenta transmite o giro: o encaixe ou o contorno perdeu sua forma. No parafuso quebrado, houve separação do material e uma parte pode ter permanecido dentro da rosca. As duas situações podem acontecer juntas, mas não devem ser tratadas como se fossem idênticas.
- Cabeça ainda presente e acessível: primeiro avalie o estado do encaixe e as possibilidades de atuação sobre a cabeça. Não decida pela perfuração apenas porque a chave está escapando.
- Fragmento rente ou abaixo da superfície: a análise passa a ser o acesso ao centro, o alinhamento da ferramenta e a quantidade de material disponível para trabalhar.
- Rosca da peça danificada: retirar o fragmento não equivale a recuperar essa rosca. A inspeção e o eventual reparo são outra etapa.
O procedimento descrito pela Gedore para o 8551 começa com um furo central no parafuso quebrado e prossegue com o giro do extrator para a esquerda. Por isso, o modelo exige preparação: ele não substitui a broca.
Para evitar desgaste do encaixe em montagens futuras, veja também como escolher entre Phillips e Pozidriv.
Qual extrator Gedore 8551 usar? Confira a rosca e o furo
A tabela abaixo reúne somente referência, código brasileiro, faixa de rosca métrica e diâmetro de furação. As outras medidas do extrator não devem ser confundidas com o furo necessário.
| Referência | Código | Rosca métrica | Furo (mm) |
|---|---|---|---|
| 8551-1 | 040.882 | M3 a M6 | 1,8 |
| 8551-2 | 040.883 | M6 a M8 | 2,6 |
| 8551-3 | 040.884 | M8 a M11 | 3,7 |
| 8551-4 | 040.885 | M11 a M14 | 5,5 |
| 8551-5 | 040.886 | M14 a M18 | 7,0 |
| 8551-6 | 040.887 | M18 a M24 | 10,3 |
| 8551-7 | 040.888 | M24 a M33 | 13,7 |
| 8551-8 | 040.889 | M33 a M45 | 18,6 |
Fonte: catálogo oficial Gedore Brasil, consultado em 16/10/2026.
Não misture 8551 com 8551 S. O catálogo internacional apresenta as duas famílias com dimensões de preparação diferentes. Confira a referência completa gravada na ferramenta ou na embalagem antes de usar qualquer tabela.

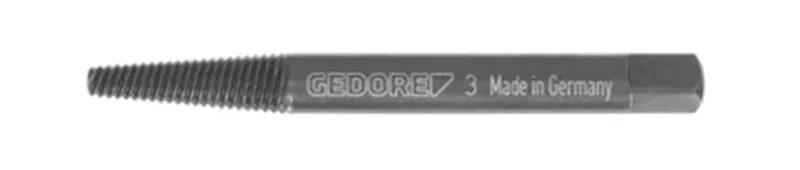

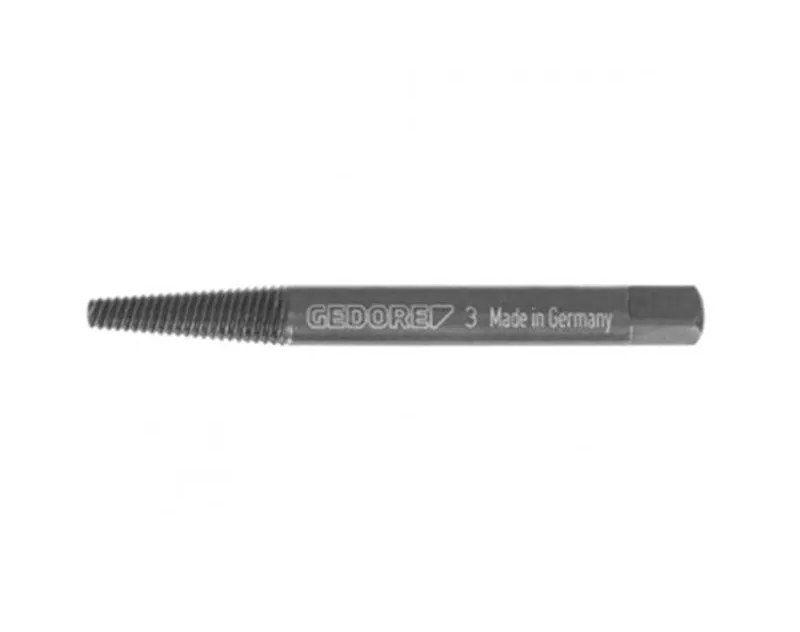

Exemplo: o que significa escolher o 8551-3?
Para um parafuso identificado como M10, o 8551-3 está na faixa indicada, com furo de 3,7 mm. O número 3 é a referência do tamanho do extrator: não significa parafuso M3 nem autoriza um furo de 3 mm. A ficha também informa uma faixa de diâmetro do corpo da ferramenta; ela não deve substituir a coluna de furação.
A recomendação da Gedore é selecionar a maior medida possível. Nossa leitura prática é condicional: isso exige respeitar a faixa indicada e avaliar a condição real do fragmento. Nas fronteiras em que duas faixas se encontram, não escolha apenas pelo número maior se o furo correspondente não puder ser executado com controle.
Antes de perfurar: confira se o trabalho é viável
Use estas perguntas como triagem, não como promessa de que a extração funcionará:
- Você identificou o parafuso? Procure o desenho, a especificação da montagem ou um exemplar equivalente. A medida da cabeça, sozinha, não informa tudo o que é necessário.
- A ferramenta consegue trabalhar no eixo do fragmento? Se o acesso obriga a inclinar a furadeira, vale desmontar o conjunto para avaliação profissional antes de começar.
- O que existe atrás do parafuso? Não escolha uma profundidade por tentativa. Verifique os limites da peça e o que pode ser atingido.
- Qual é a consequência de perder essa rosca? Uma peça de difícil reposição ou uma montagem crítica justifica encaminhar o serviço a um profissional antes da primeira perfuração.
A profundidade de furação e o esforço de extração precisam ser definidos para a montagem em questão. A tabela de diâmetros não autoriza perfurar até uma profundidade arbitrária nem aumentar o torque indefinidamente.
Furar e extrair são operações separadas
Depois de confirmada a viabilidade, a sequência geral é preparar o furo central com a medida indicada, introduzir o extrator e girá-lo para a esquerda até obter a retirada. A Gedore admite o uso de óleo penetrante quando necessário. Essa descrição resume o princípio de operação; o procedimento do equipamento e a avaliação do profissional continuam necessários.
Para o acionamento, a Gedore apresenta o vira-macho com catraca 8551 TG como acessório para os extratores 8551 e 8551 S. Isso ajuda a separar a etapa de perfuração do controle manual da extração. Não presuma que um extrator possa ser acionado por impacto só porque cabe em algum adaptador.
Segurança: quando interromper a tentativa
A Gedore orienta usar EPIs, respeitar a correspondência com a rosca, não golpear o extrator, não modificar sua forma e evitar calor excessivo. Essas restrições valem mesmo quando o parafuso parece muito preso.
Na perfuração, use proteção ocular e siga as instruções da máquina e da broca. Não trabalhe perto de circuitos energizados, não force a broca lateralmente e não continue com ferramenta danificada.
Como critério conservador para decidir quando parar, interrompa se não conseguir manter o centro, se a broca não estiver cortando de maneira controlada, se houver dano na ferramenta ou se o esforço aumentar sem movimento do fragmento. Não transforme a falta de avanço em uma sequência de golpes, aquecimento ou alavancas improvisadas. Reavaliar o método é preferível a perder a referência do furo.
Dúvidas que fazem diferença na compra
“Tenho extrator, mas não consigo furar. Ele resolve mesmo assim?”
Para o 8551, o furo central faz parte da preparação. Se essa etapa não for viável, ter o extrator não resolve o impedimento. Interrompa a preparação e avalie o material, o acesso e o método de usinagem com um profissional, em vez de tentar usar o extrator sem o furo adequado.
“O extrator garante que a rosca ficará intacta?”
Não trate a escolha correta do tamanho como garantia do resultado. Se o furo sair do centro ou a peça já estiver danificada, a situação muda. Após a retirada, a rosca precisa ser avaliada antes de a montagem voltar ao serviço.
“Vale comprar uma peça avulsa ou um jogo?”
Se a manutenção envolve uma medida identificada, o avulso permite escolher aquela referência. Se você atende montagens diferentes, um jogo pode ser conveniente, desde que sua composição cubra as roscas necessárias. O 8551-66, código 040.891, reúne seis extratores, do 8551-1 ao 8551-6. A decisão deve acompanhar as medidas atendidas na manutenção, não apenas a quantidade de ferramentas no estojo.
Confira as referências na Nikkeypar

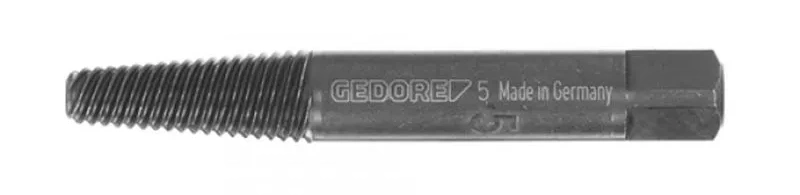

Com a rosca identificada e a preparação definida, consulte as páginas do extrator Gedore 8551-03, código 040884 e do extrator Gedore 8551-05, código 040886. O 8551-03 atende roscas M8 a M11, com furo de 3,7 mm; o 8551-05 atende M14 a M18, com furo de 7,0 mm.
Para uma manutenção planejada, mantenha juntos a referência do extrator, a broca de preparação correspondente e os dados da montagem. Assim, a escolha deixa de ser um improviso quando um parafuso quebra.
