Um chumbador mecânico precisa ser escolhido pelo seu princípio de funcionamento, pelo material de base e pela configuração da fixação. Dois produtos com rosca de 1/2″ podem exigir furos, ferramentas e procedimentos diferentes. Chamar todos de “parabolt” dificulta a compra e pode levar à aplicação de uma instrução no modelo errado.
Este guia explica as famílias por expansão e por parafuso, apresenta exemplos de leitura das especificações Âncora e mostra o que conferir antes de comprar. Não é um projeto nem um procedimento completo de instalação. Ancoragens estruturais e fixações cuja falha possa atingir pessoas devem ser dimensionadas e avaliadas por profissional legalmente habilitado. A execução precisa atender ao projeto e à documentação vigente do produto exato.
Quatro famílias que não usam o mesmo procedimento
PBA passante e expansão por torque
O PBA Âncora reúne parafuso expansor, presilha, porca e arruela. O aperto controlado da porca participa da expansão que realiza a ancoragem. A família permite montagem passante, em que o chumbador atravessa a peça a fixar. O fabricante identifica separadamente dimensões do conjunto, profundidade do furo, embutimento e espessura máxima da peça.
“Carga imediata”, característica apresentada para a família, significa que não existe espera de cura de adesivo nesse sistema. A liberação continua condicionada à instalação correta, à verificação do conjunto e ao projeto. Não significa que basta introduzir o chumbador no furo. Ficha oficial PBA Âncora.

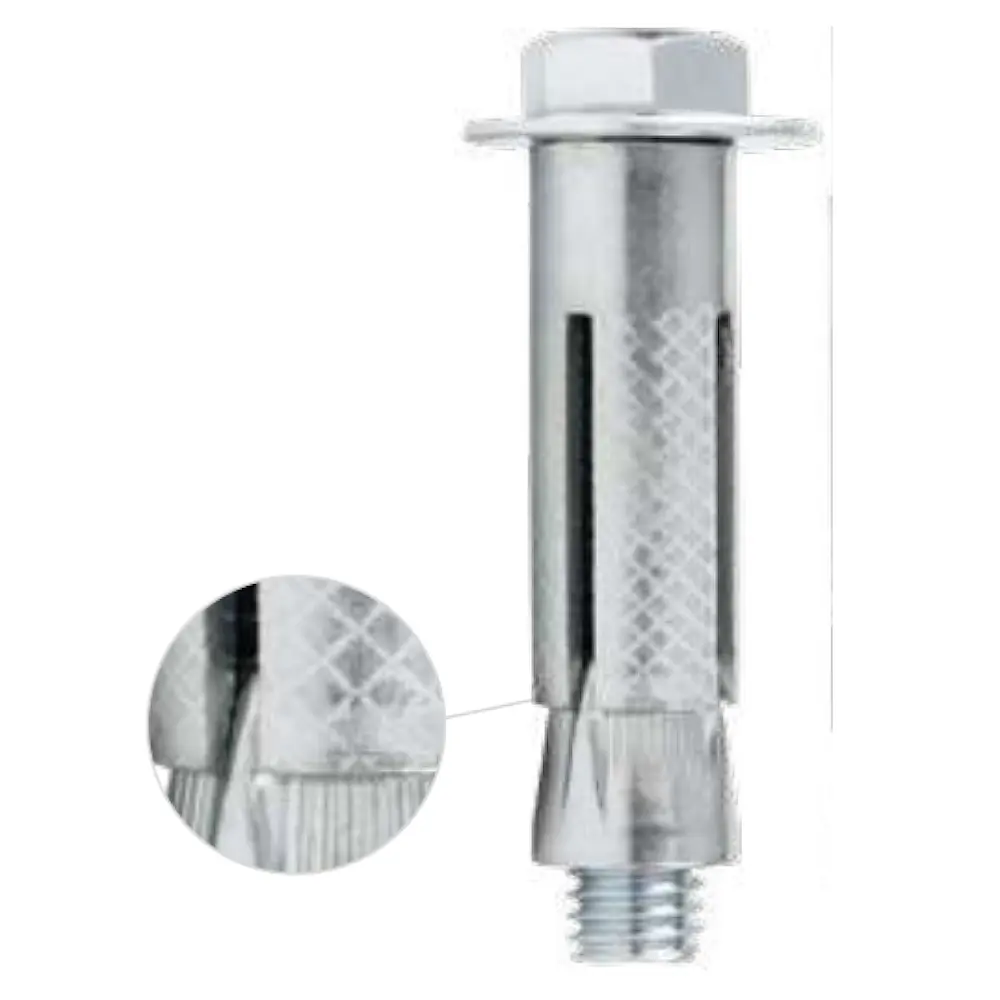

CBA com parafuso e jaqueta
No CBA com parafuso, a expansão também é controlada por torque. O conjunto utiliza parafuso, arruela, jaqueta e cone; determinados comprimentos têm prolongador. O método apresentado pelo fabricante contempla a expansão do conjunto e a posterior montagem da peça. Não adote automaticamente a sequência do PBA.
A Nikkeypar apresenta o CBA-C12300 de 1/2″ × 3″, referência 22793p. A identificação completa do fornecimento, incluindo material e acabamento, deve corresponder à especificação da obra. Descrição do sistema CBA no fabricante.

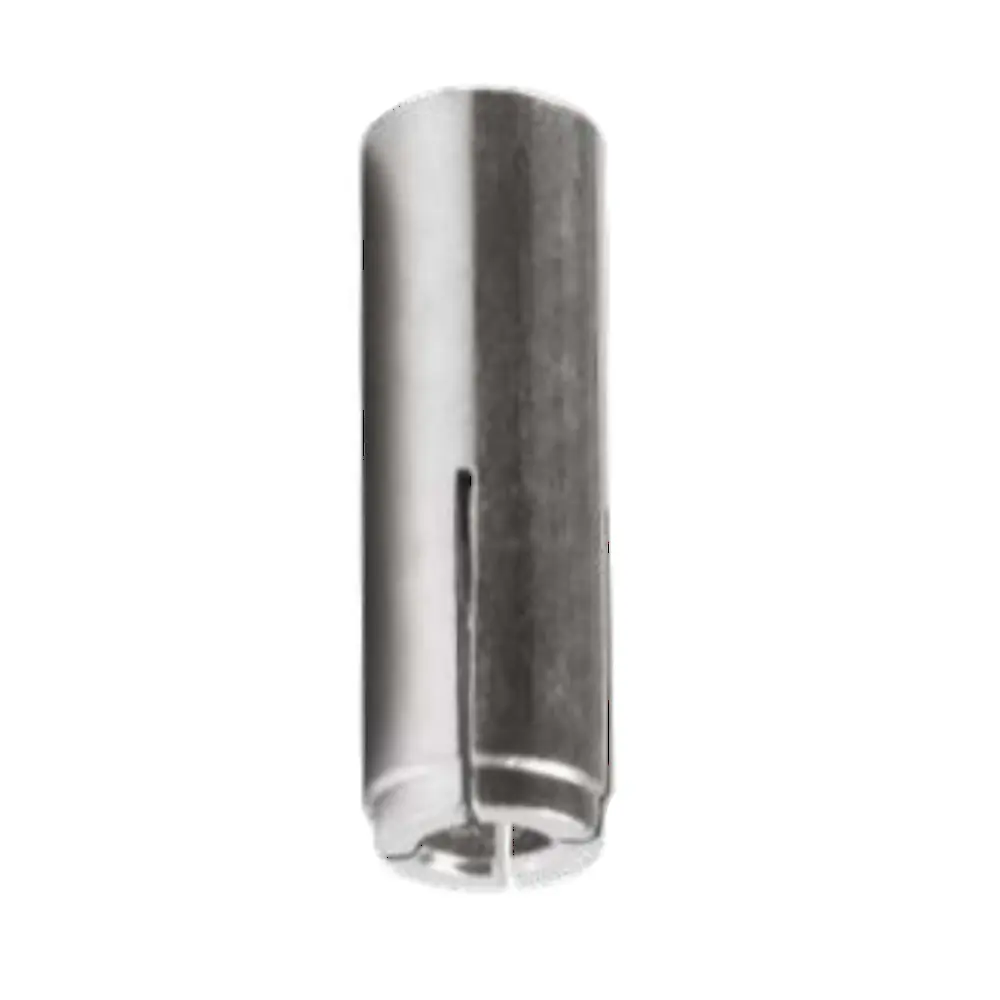

PBI drop-in e expansão por percussão
O PBI possui rosca interna e cone expansor interno. Sua expansão depende do batedor apropriado, conforme a instrução Âncora. O parafuso usado depois para prender a peça não substitui essa operação. Na configuração de 1/2″, o catálogo relaciona o batedor BTP12.
O PBI12UNC vendido na Nikkeypar, referência 36304p, tem rosca 1/2″ UNC. Confira também o padrão da rosca do parafuso: uma medida nominal igual não torna UNC e Whitworth intercambiáveis. Catálogo Âncora 2026, p. 23.
Parafuso para concreto
Nem todo chumbador mecânico funciona por expansão. O PCE Âncora é um exemplo de parafuso atarraxante para concreto: a rosca forma o engate mecânico no material de base. Essa diferença importa para a escolha e para as ferramentas. Não permite dispensar as condições geométricas e de instalação previstas para cada referência.
O PCE é citado aqui para explicar a família, sem afirmar disponibilidade de uma medida específica na loja. Remoção, reaproveitamento e ferramenta de aplicação também dependem das condições do fabricante; não devem ser generalizados para CBA, PBA ou PBI. Ficha oficial PCE Âncora.
Rosca, comprimento, furo e embutimento não são a mesma medida
O diâmetro nominal pode identificar a rosca sem representar o diâmetro da broca. Já o comprimento total inclui trechos que não necessariamente estão trabalhando dentro da base. A profundidade do furo e o embutimento efetivo têm funções diferentes e precisam ser lidos nas colunas certas.
O PBI12 ilustra essa diferença. O catálogo Âncora 2026, página 23, informa as medidas abaixo. A versão comercial UNC deve ser conferida com o fornecimento PBI12UNC. Os valores são uma referência de identificação da configuração, sem constituir dimensionamento:
| Parâmetro do PBI12 | Valor publicado |
|---|---|
| Rosca da versão UNC | 1/2″, 13 fios por polegada |
| Comprimento do chumbador | 50 mm |
| Comprimento de rosca informado | 22 mm |
| Diâmetro do furo | 16 mm |
| Profundidade do furo indicada no catálogo | 53 mm |
| Distância mínima recomendada entre fixadores | 150 mm |
| Distância mínima recomendada à borda | 75 mm |
| Comprimento indicado do parafuso | 20 mm + espessura da peça a fixar |
| Batedor correspondente à medida | BTP12 |
A tabela do fabricante relaciona resultados de ensaio em concreto de 30 MPa e distingue as condições do parafuso utilizado. Aqui não reproduzimos capacidade de carga. Os afastamentos apresentados não dispensam verificar espessura da base, esforços, fissuração e influência do grupo. Distâncias menores precisam de avaliação específica; não se compensa uma borda insuficiente com mais aperto. Fonte: Catálogo Âncora 2026, p. 23 e 128.
Como interpretar o torque sem aplicar o valor de outro modelo
Torque é o momento de aperto. Quando a ancoragem depende de expansão por torque, tanto aperto insuficiente quanto excessivo podem comprometer o resultado. A verificação deve usar o procedimento e a ferramenta previstos. A regulagem de uma parafusadeira, sozinha, não comprova que o torque exigido chegou ao conjunto.
Uma orientação como “apertar bem” não define o torque exigido. O código, material e acabamento da ancoragem precisam coincidir com a documentação usada para selecionar esse valor. Não transfira automaticamente uma especificação de aço carbono para uma versão inox.
Observe a unidade gravada na ferramenta: kgf·m e N·m são unidades diferentes. Não copie apenas o número de uma tabela para uma escala diferente. Também não invente torque para o PBI a partir do valor do PBA: seus mecanismos de expansão são distintos.
Concreto, bordas e corrosão entram na escolha
Resistência do concreto e condição de fissuração são verificações diferentes. Uma tabela que menciona 30 MPa, sozinha, não comprova adequação a concreto fissurado. O projeto precisa definir a condição relevante e confirmar que a documentação do chumbador a contempla.
Também não se deve tratar concreto maciço, bloco oco e revestimento como bases equivalentes. O acabamento superficial não identifica o que existe atrás dele. A posição de armaduras e instalações deve ser verificada antes de definir os furos; alterações em elementos estruturais precisam passar pelo responsável técnico.
Bordas, espaçamento entre ancoragens e espessura da base influenciam o comportamento do conjunto. Por isso, números isolados como “sempre três vezes o embutimento” não substituem o documento do modelo e o dimensionamento da ligação. A Hilti inclui material de base, esforços, distâncias, peças de ligação e corrosão entre os fatores de projeto. Orientação técnica Hilti para chapas de ancoragem.
Quanto ao ambiente, “inox” e “zincado” não são descrições suficientes para garantir adequação universal. A especificação deve identificar o material ou revestimento e sua compatibilidade com a exposição prevista. Não atribua a uma versão inox a tabela de resistência do aço carbono por semelhança de forma.
Perguntas frequentes
Quanto peso um chumbador suporta?
Não existe um único número por diâmetro. É preciso conhecer direção e combinação dos esforços, geometria, base e condições de instalação. Carga última de ensaio não é carga admissível de uso. Carga característica e resistência de cálculo também não são sinônimos. A quantidade de chumbadores não autoriza multiplicar uma resistência isolada e declarar a montagem aprovada. Âncora 2026, páginas 125–129.
Posso trocar só o parafuso?
A troca exige compatibilidade documentada de rosca, comprimento, classe do aço, acabamento e demais componentes. Um parafuso que rosqueia no corpo pode não corresponder à configuração especificada. Preserve a rastreabilidade do conjunto.
Posso reaproveitar um furo que ficou largo?
Não aprove uma correção improvisada com calços, enchimento ou um fixador escolhido apenas por ser maior. O desvio deve ser avaliado em relação ao sistema e à base. Uma alternativa válida precisa ter especificação própria antes de ser executada.
Todo mecânico serve para teto, guarda-corpo ou linha de vida?
Não. O nome da família e uma fotografia de aplicação não constituem aprovação para uma montagem que protege pessoas. É necessário verificar o sistema completo, as exigências da aplicação, o projeto e as instruções específicas. Este guia não valida essas utilizações.
O que conferir na compra
Tenha em mãos marca, código completo, diâmetro e padrão da rosca, comprimento, material e acabamento, além das ferramentas e acessórios exigidos. Para PBI, inclua a verificação do batedor. Para modelos por torque, confirme o procedimento de controle do aperto. A broca e a limpeza do furo também precisam atender ao sistema.
Com esses dados definidos, consulte na Nikkeypar o CBA-C12300 com parafuso, o PBI12UNC e o PBA 56314CINOX. Confira a identificação do fornecimento e a disponibilidade antes de fechar a compra.
Referências consultadas em 05/10/2026: Catálogo Técnico Âncora 2026, páginas 12, 16–17, 20, 23 e 124–129; páginas oficiais dos sistemas CBA, PBA e PCE; orientação de engenharia Hilti para chapas de ancoragem. As medidas são exemplos condicionados de leitura da documentação. A instrução vigente do produto e o projeto governam a execução.
